二、CP342作从站与FC1 DP SEND)FC2 DP RECV的应用

CP342-5作为主站需要调用FC1，FC2逮立通讯接口区，作为从站同样要调用FC1，FC2建立通讯接口区，下将以S7400CPU416-2DP作为主站，CP342.5作为从站举例说明CP3425作为从结的空用，主站发送16个字节给从站，同样从站发送16个字节给主站。

2.1硬件和软件需求

软件：STEP7V5.2

硬件：

1. PROFIBUS-DP主站S7-400 CPU416-2DP

2.从站选用S7-300，CP342-5

3.网卡

4.PROFIBUS电现及接头

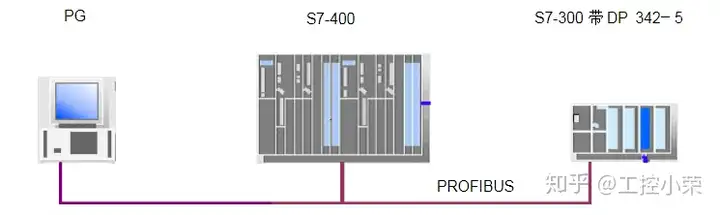

2.2网络配置图

硬件速接：在该实例中，S7-400 CPU416-2DP做主站，CP342-5作从站，先将S7-400和S7-300，CP342-5分别进行初始化，然后将用PROFIBUS电将S7400的DP口与CP342-5的 PROF BUS接口按上图连接好，修改CP5611的参数使之与 PROFIBUS网络一数，并将其连接到PROFIBUS网络上，下面介绍组态详细步骤。

2.3组态

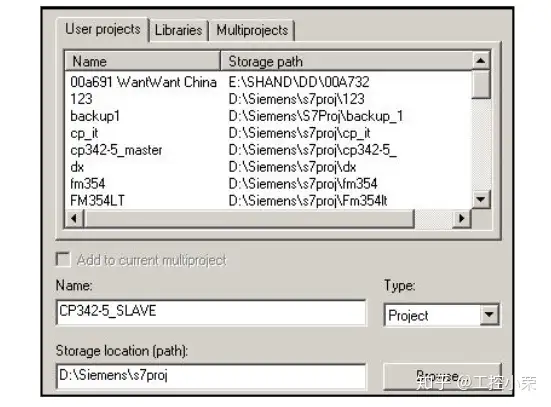

打开 SIMATIC MANAGER软件，在FLE菜单的下拉菜单下选择“NEW”新建一个项目，在NAME栏中轴入项目名称，将其命名为“CP3425_ SLAVE”，在下方的 Storace Location中设置其存储位置，如下图：

组态从站：

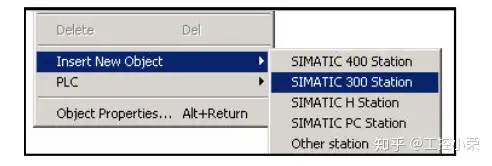

在项目窗口的左侧选中该项目，单击右键在弹出的子菜单中选择 InsertNew Object措入一个 SIMATIC300 Station。可以看到选择的对象出现在右侧的屏幕上.
